Технология огнезащиты металлоконструкций
Применение огнезащитной краски Изоллат-05
![Огнезащита металлоконструкций](/web/image/62777/%D0%BE%D0%B3%D0%BD%D0%B5%D0%B7%D0%B0%D1%89%D0%B8%D1%82%D0%B0%20%D0%BC%D0%B5%D1%82%D0%B0%D0%BB%D0%BB%D0%B0.jpg)
Металлы, уже сами по себе являются негорючими материалами, однако, как и все материалы, применяемые в строительстве, в течение длительного времени не могут выдерживать воздействие высоких температур, возникающих внутри здания при пожаре. Критическая температура, при которой происходит потеря несущей способности, например, стальных конструкций при нормативной нагрузке, это 500°С. Во время пожара несущие металлоконструкции могут обрушиться. Как следствие, это может привести к потере имущества и гибели людей.
Значение требуемых пределов огнестойкости основных металлоконструкций составляет от 15 минут до 4 часов в зависимости от степени огнестойкости здания и типа конструкций. Требуемые пределы огнестойкости строительных конструкций определяются СНиП 21-01-97, исходя из требуемой степени огнестойкости зданий (сооружений).
![Огнезащитное покрытие для металлоконструкций](/web/image/62778/f4e060b120594c7a5a5c0b63af1496fb.jpg)
Чтобы подробно ознакомиться с тем, как работает огнезащита Изоллат-05 посмотрите видеоролик справа.
Технология огнезащиты
![подготовка металоконструкции перед грунтованием](/web/image/62779/%D0%BF%D0%BE%D0%B4%D0%B3%D0%BE%D1%82%D0%BE%D0%B2%D0%BA%D0%B0%20%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%20%D0%B3%D1%80%D1%83%D0%BD%D1%82%D0%BE%D0%BC.jpg)

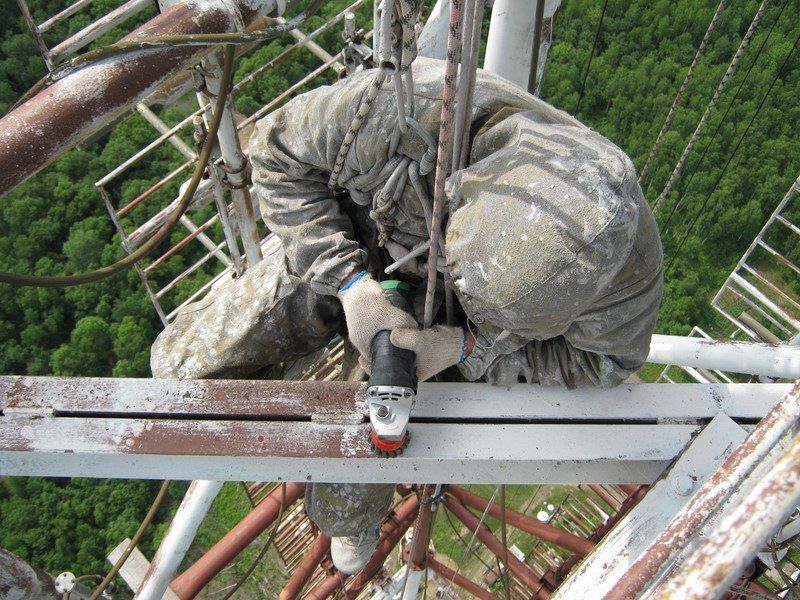

Подготовка поверхности под грунтование
- Необходимо обеспечить степень очистки поверхности металла до степени 2 по ГОСТ 9.402
- Обезжирить до степени 1 по ГОСТ 9.402 (если иное не указано в технической документации производителя грунтовки)Грунтование
- Грунтовочные работы производятся в соответствии с технической документацией производителя грунтовки.
- Загрунтованные поверхности готовы к нанесению огнезащитной краски при высыхании грунтовки до степени 7 по ГОСТ 19007.![грунтование металлоконструкций](/web/image/62780/%D0%B3%D1%80%D1%83%D0%BD%D1%82%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5%20%D0%BC%D0%B5%D1%82%D0%B0%D0%BB%D0%BB%D0%B0.jpg)
![замешивание огнезащитной краски изоллат 05](/web/image/62781/%D0%B7%D0%B0%D0%BC%D0%B5%D1%88%D0%B8%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5%20%D0%BA%D1%80%D0%B0%D1%81%D0%BA%D0%B8.jpg)

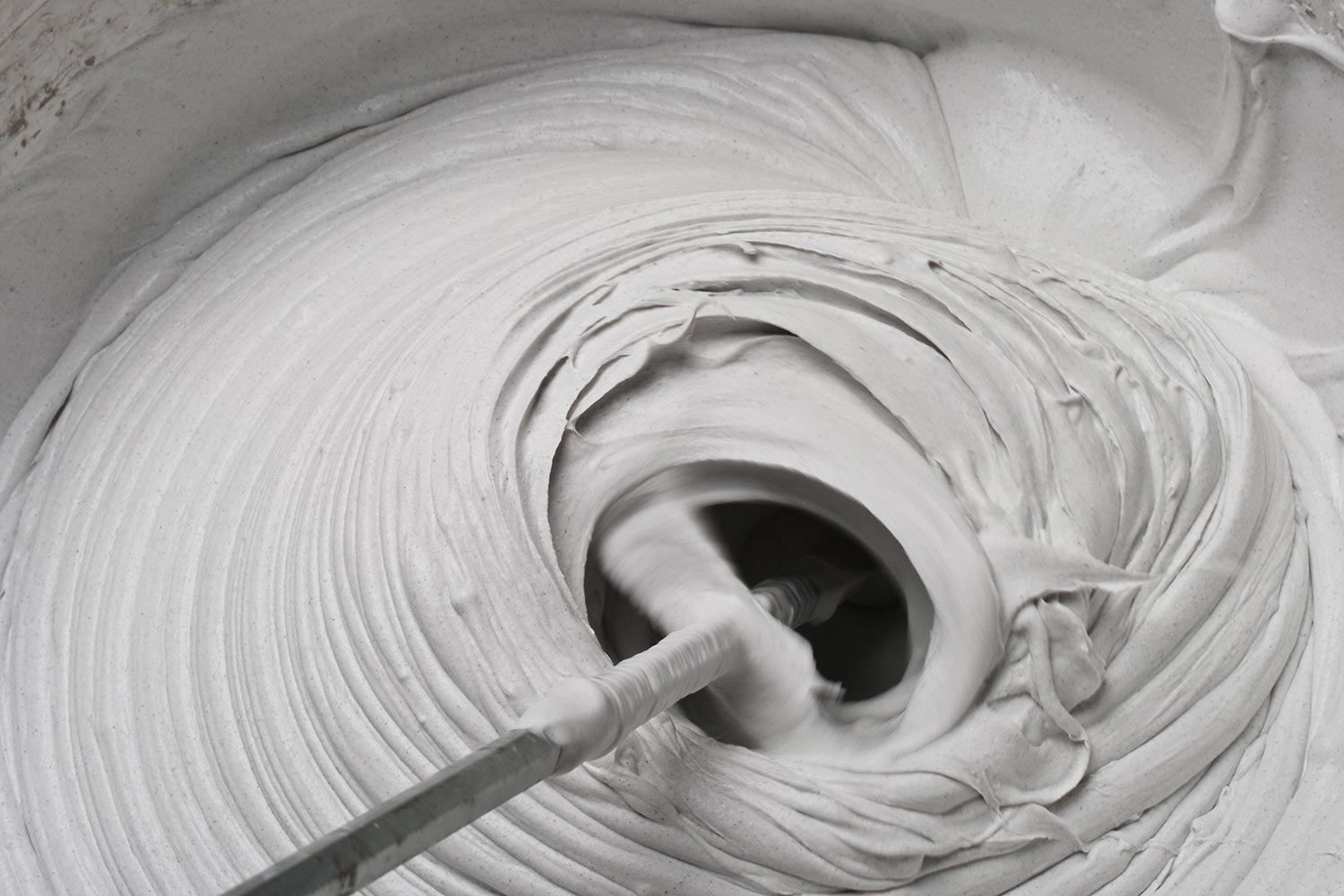

Подготовка краски к нанесению
- Краска перемешивается низкооборотным миксером (не более 300 об/мин) или вручную до однородного состояния. Излишняя интенсивность перемешивания насыщает краску воздухом, что может привести к дефектам покрытия (кратерам).
- Краска поставляется в готовом виде для нанесения безвоздушным распылением. Разбавление не рекомендуется. При необходимости допускается разбавление до 5% от объеиа краски водой.- Перед использованием оборудование должно быть тщательно промыто от следов других лакокрасочных материалов.
Нанесение огнезащитного покрытия
- Нанесение производится послойно до необходимой толщины, указанной в проектной документации. Нанесение следующего слоя допускается только при высыхании предыдущего слоя до степени 3 по ГОСТ 19007. Толщина мокрого слоя не должна превышать 1 мм.
- Окончательное формирование огнезащитного покрытия осуществляется в течение 5-15 суток, в зависимости от условий и количества слоев.
![огнезащита металлоконструкций изоллат 05](/web/image/62782/%D0%BE%D0%B3%D0%BD%D0%B5%D0%B7%D0%B0%D1%89%D0%B8%D1%82%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%BB%D0%BB%D0%B0%D1%82%2005.jpg)
